مبدأ عمل وتطبيق جهاز ترسيب الأنابيب

تاريخ النشر: ٧ أبريل ٢٠٢٥

علامة الوظيفة: مبدأ عمل وتطبيق جهاز ترسيب الأنابيب

يتكون النظام من:

* منطقة ترسيب اللوحة/الأنبوب المائل (ميل 60 درجة، الطول ~1.0 متر، تباعد الألواح/قطر الأنبوب 80-100 مم)

* منطقة توزيع المدخل

* منطقة مخرج المياه الصافية (عمق المياه 0.7-1.0 متر)

* منطقة عازلة

* منطقة الحمأة (ارتفاع الطبقة العازلة السفلية 1.0 متر)

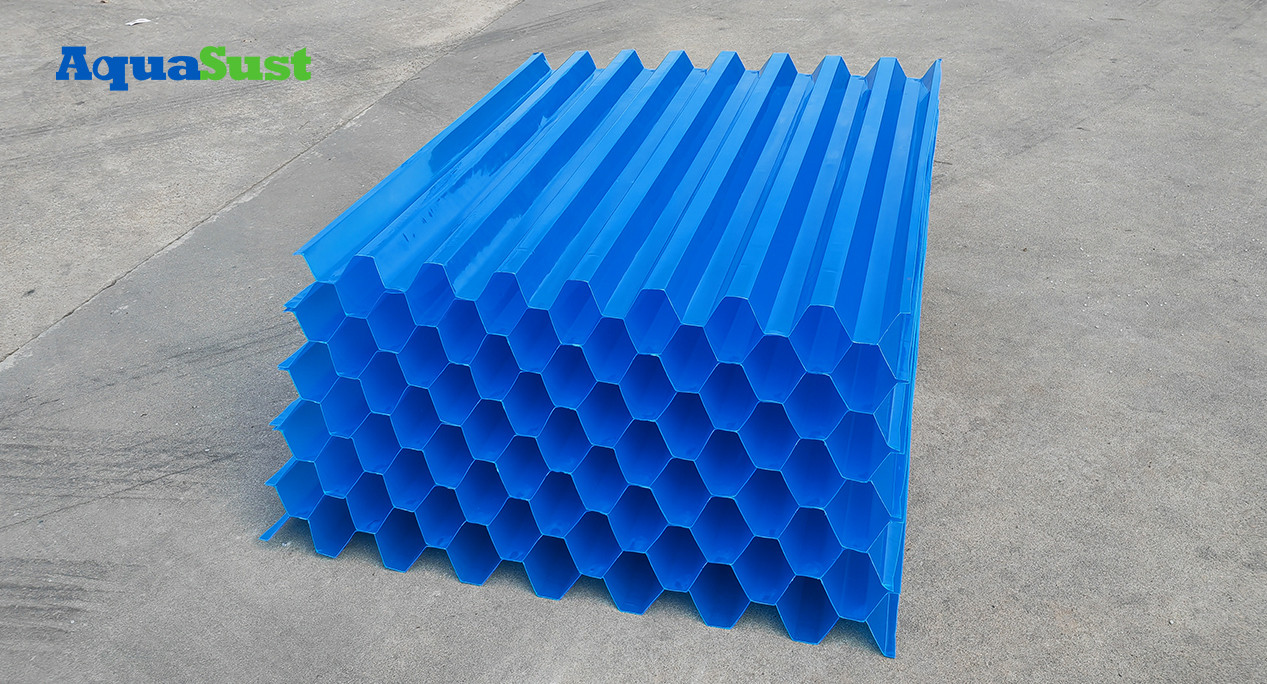

مواد خفيفة الوزن، رقيقة الجدران، متينة، غير سامة، واقتصادية، مثل البلاستيك، أو الألياف الزجاجية، أو الأسمنت الأسبستي المطلي بالراتنج. يمكن ترتيب الأنابيب على شكل قرص العسل، لتكوين خزان ترسيب أنبوبي مائل.

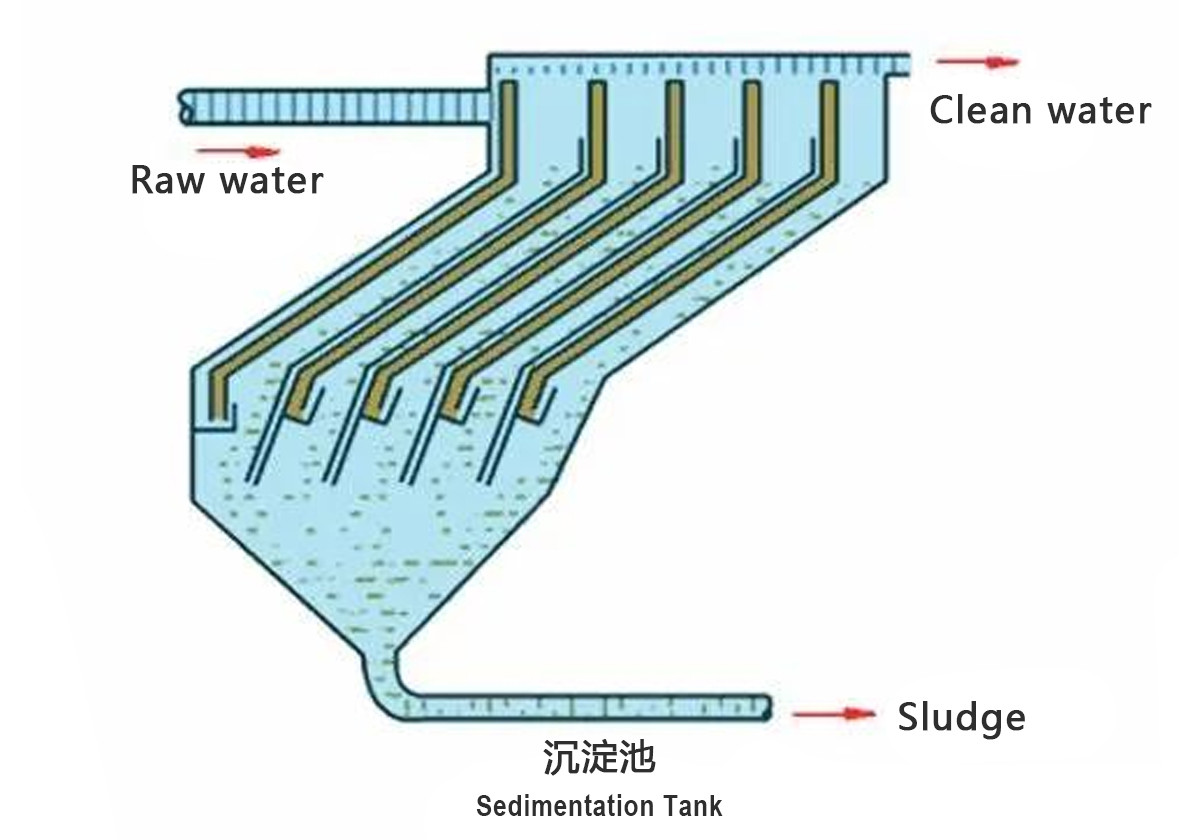

يقوم الترسيب ذو اللوحة/الأنبوب المائل بتقسيم منطقة الترسيب إلى طبقات ضحلة متعددة باستخدام أنابيب أو صفائح مائلة متوازية (أحيانًا مع حشوات قرص العسل).

اعتمادًا على اتجاه التدفق بالنسبة لترسيب الحمأة، يمكن تصنيفها على النحو التالي:

(1) تدفق التيار المعاكس

(2) تدفق التيار المشترك

(3) التدفق المتقاطع

كل زوج من الألواح (أو الأنابيب) المتوازية يعمل كخزان ترسيب مصغر.

(1) يستخدم مبادئ التدفق الصفحي، مما يعزز قدرة العلاج.

(2) يقلل من مسافة ترسيب الجسيمات، مما يقلل من وقت الترسيب.

(3) زيادة مساحة الترسيب الفعالة، مما يحسن الكفاءة.

يمكن أن تعمل وحدات الترسيب ذات الألواح/الأنابيب المائلة كمعدات مساعدة لعمليات مثل التعويم أو التبخر، أو كوحدات معالجة مستقلة لأنواع مختلفة من مياه الصرف الصحي، بما في ذلك:

(1) مياه الصرف الصحي الناتجة عن الطلاء الكهربائي - تزيل >90% من المعادن الثقيلة (الكروم، والنحاس، والحديد، والزنك، والنيكل)، وتلبي معايير التفريغ.

(2) مياه الصرف الصحي الناتجة عن تعدين الفحم/معالجة المعادن - تقلل العكارة من 500-1500 ملجم/لتر إلى 5 ملجم/لتر.

(3) مياه الصرف الصحي الناتجة عن صناعة المنسوجات/الصباغة - إزالة اللون بنسبة 70-90%، وتقليل الطلب على الأكسجين بنسبة 50-70%.

(4) مياه الصرف الصحي من المدابغ/صناعة الأغذية - تزيل 50-80% من الطلب الكيميائي للأكسجين وأكثر من 90% من المواد الصلبة العالقة.

(5) مياه الصرف الكيميائي - إزالة 60-70% من الطلب الكيميائي على الأكسجين، وإزالة اللون بنسبة 60-90%، ومستويات SS متوافقة.

1. هيكل بسيط، لا يوجد أجزاء ضعيفة، عمر خدمة طويل، صيانة بسيطة.

2. تشغيل مستقر، سهل التحكم.

3. انخفاض استهلاك الطاقة، فعالة من حيث التكلفة.

4. مساحة صغيرة، استثمار منخفض، نشر سريع، كفاءة عالية.
